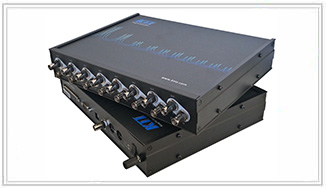

CM3508D™ 8通道动态信号调理模块 |
|
产品名称： 8通道动态信号调理模块 |
|
|
产品描述： CM3508D™系列8通道动态信号调理模块,
主要用于动态信号测试系统的前级信号调理,可对压电传感器,如加速度计或音频信号以及其他各种类型的动态信号进行调理.具有程控增益、滤波(低通滤波或抗混叠滤波)、AC/DC耦合等功能,同时可为IEPE型传感器提供恒流源.CM3508D™系列全程控动态信号调理模块，采用5阶Butterworth滤波器，内装协处理器及存储器,各项参数均可通过软件设置, 实现完全程控：增益设置、滤波截止频率、AC/DC耦合等.体积小巧,便于携带,是进行现场动态信号测试的最佳选择。 |
|
 |
性能指标： |
- • 信号输入：8通道，IEPE型加速度传感器信号
- • 信号输出：±10V
- • 传感器供电：每通道独立的4mA恒流源,可直接接入IEPE型加速度传感器;对于电压信号,可程控取消激励源.
- • 增益放大：1、2、5、10、20、50、100，每通道独立程控设置
- • 耦合形式：程控选设AC或DC耦合,AC耦合时,高通的低端截止频率为0.16Hz（可定制0.05Hz）
- • 滤波功能：每通道独立的可编程5阶Butterworth低通滤波器,截止频率：2Hz~30kHz
- • 输入阻抗：1MΩ,有效减少回路误差
- • 积分功能：每通道独立可编程积分、无积分、一次积分（速度>5Hz）、二次积分（位移>5Hz）
- • 随机软件：友好的Windows环境下操作控制软件,可在试验过程中随时进行参数设置与修改,
包括恒流源、增益、截止效率等设置,并可进行参数状态查询.
- • 计算机控制通讯接口：USB; 多台连接接口：RS-232
- • 传感器状态指示灯：每通道传感器故障、激励源指示
- • 供电：12VDC@1A
- • 信号连接：
-接入:BNC端子
-接出:同时提供D型37芯端子和BNC端子两种输出方式
- • 使用环境：-20～70°C（工作温度）、-40～85°C（贮存温度）
- • 外形尺寸：280mm×220mm×50mm
- • 重量:1.6kg
|
订货信息： |
型号 |
描述 |
| CM3508D |
8通道动态信号调理模块,5阶Butterworth滤波，增益可选(1,2,5,10,20,50,100) |
|
