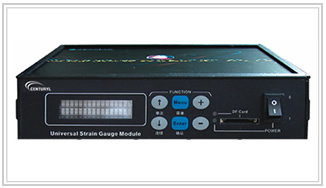

CM3100 静态应变测试仪
产品型号:CM3100
产品名称:静态应变测试仪
产品描述:CM3100 8通道便携智能静态应变测量模块,具有精度高、智能化、体积小、重量轻、数据存储量大等特点.CM3100每个模块上都带有独立的微处理器、非易失性存储器、时钟、显示窗及控制键,测试人员可脱离计算机进行现场操作、存储和观察数据,是理想的便携式应变测量仪器.
  CM3100 静态应变测试仪
性能指标:


   CM3100 可多台串联使用,组成大规模远程应变测试系统,多机串接可达到256台,即2048个测试点,距离可以达到1.2公里.系统采用通用、可靠的RS-485串口通讯,只需一根通讯线缆即可将计算机与多个CM3100级联起来,减少了信号线缆的长度和数量,简化了传统应变测试前的繁琐的准备工作,可节省大量的人力、物力和时间.

  • • 测量通道:8通道/模块,可扩至256个模块,即2048通道
  • • 支持多种桥路测量方式:1/4桥、半桥、全桥(4线、6线)
  • • 应变片阻值:120Ω ~ 1kΩ
  • • 应变片应变系数:1.80~2.20
  • • 采样速率:2次/秒~ 1次/10天
  • • 测量范围:0~±60000με(1/4桥); 0~±30000με(半桥); 0~±15000με(全桥)
  • • 测量精度:±1.0με(半桥)、±0.5με(全桥)
  • • 非线性度:±0.0015% of FSR(max)
  • • 测量输出噪声(典型值):1/4桥(±0.6με); 半桥(±0.3με); 全桥(±0.2με)
  • • 温度系数:2.5ppm/℃(typ)
  • • 长时间漂移:半桥:±0.3με/天(typ); 全桥:±0.2με/天(typ)
  • • 采集方式:手动触发采集、定时自动采集;单次采集、连续采集
  • • 数据存储方式及容量:模块内置存储器分别为2M、4M、8M、16M(出厂标准配置为2M字节)
  • • 协议:模块与计算机是RS-232;模块与模块间是RS-485;波特率是9600bps
  • • 工作温度:0~70℃(普通商业级CM3100C);-20~70℃(工业级CM3100I)
  • • 体积:208mm×172mm×50mm; 重量1.1kg; 坚固可靠的金属封装,便于携带和现场安装
  • 多种工作方式:
  • • 单系统联机工作,可与笔记本电脑组成理想的便携应变测试系统,适于测试工程师带到工程现场
  • • 系统脱机独立工作,可脱离计算机独立进行数据采集、实时显示和存储,适用于无人职守、野外测试等不方便携带计算机
  •   的应用场合
  • • 多系统联网并行工作:多模块级联组成多达2048个通道的应变测试网络,测试距离可达1.2公里.由主机控制各系统并行
  •   工作,并进行实时数据监测,适用于多点、远程的大型构件应变测试
订货信息
型号 描述
 CM3100  8通道静态应变测试仪

相关产品
软件
  • • Windows环境下的采集控制软件,全部操作程控化:设备搜索、参数设置、采样控制、自动校正、数据存储和
     回放,只需简单操作,输入桥路方式、应变片灵敏度系数,即可实时显示被测物理量数据,生成和打印测试报告
  • • 多种数据显示方式:数据表格显示、多通道数据曲线显示、直观的背景图显示,显示屏可直接显示数据
  • • 可脱机独立工作:模块自带微处理器、大容量存储器、时钟、VFD显示窗和控制键,可脱离计算机独立 完成
     数据采集、实时显示和存储
