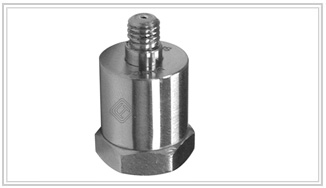

ULT24系列 电荷输出型压电加速度传感器 |
|
产品名称：压电加速度传感器 |
|
产品描述： ULT24系列电荷输出型压电加速度传感器,结构设计先进,具有很宽的工作温度范围,宽的动态量程,宽的频率范围(可用频率>10kHz),安装方便，应用广泛。可与电荷放大器配合使用，完成频率范围：0.1Hz-20kHz，量程：0.00005g-30000g 的振动、冲击测量。 |
|
 |
性能指标： |
型号 |
电荷灵敏度 pc/g |
频率范围
(±10％)
Hz |
谐振
频率
kHz |
横向灵敏度% |
幅值线性
(±10%)g |
质量gm |
使用温度范围℃ |
安装
螺纹mm |
内部
结构 |
用途及特点 |
ULT2401/V |
20 |
1-12000 |
40 |
≤5 |
1000 |
21/16 |
-20～+120 |
M5 |
中心
压缩 |
单轴向,宽频带, 通用测振 |
ULT2402/V |
20 |
0.2-10000 |
30 |
≤5 |
1000 |
16/14 |
-40～ +150 |
M5 |
三角
剪切 |
单轴向,高精度, 通用测振 |
ULT2403/V |
50 |
0.2-9000 |
27 |
≤5 |
1500 |
17/15 |
-40～+150 |
M5 |
隔离
剪切 |
单轴向,高精度, 基桩测振 |
ULT2404/V |
100 |
0.2-7700 |
23 |
≤5 |
2000 |
32/28 |
-40～+150 |
M5 |
隔离
剪切 |
单轴向,高精度, 通用测振 |
ULT2405 |
300 |
0.2-4000 |
12 |
≤5 |
300 |
70 |
-40～+150 |
M5 |
隔离
剪切 |
单轴向,高精度, 通用测振 |
ULT2406/V |
1300 |
0.1-2000 |
8 |
≤5 |
100 |
110 |
-40～+150 |
M5 |
隔离
剪切 |
单轴向,高灵敏度,
低频测振 |
ULT2407D |
0.01 |
1-20000 |
60 |
≤5 |
50000 |
5 |
-50～+150 |
M5 |
|
单轴向,
大冲击测量 |
ULT2407V |
0.02 |
1-20000 |
60 |
≤5 |
30000 |
5 |
-50～+150 |
M5 |
|
单轴向,
大冲击测量 |
ULT2408V |
3 |
1-18000 |
55 |
≤5 |
20000 |
3 |
-40～+150 |
M3 |
剪切 |
单轴向,大振动,冲击测量 |
ULT2409/V |
10 |
1-13000 |
45 |
≤5 |
5000 |
15 |
-20～+120 |
M5 |
中心
压缩 |
单轴向,
冲击测量 |
ULT2412/H |
100 |
0.2-7000 |
18 |
≤5 |
2000 |
85 |
-40～+150
-40～+200 |
3-M4 |
隔离
剪切 |
单轴向,高温、长期测振 |
ULT2415 |
5000 |
0.1-300 |
1.2 |
≤5 |
50 |
160 |
-40～+150 |
M5 |
隔离
剪切 |
单轴向,低频,
小g测振 |
ULT2423 |
0.05 |
1-10000 |
40 |
≤5 |
100000 |
10 |
-20～+80 |
M6×0.75-8(外) |
|
单轴向,
冲击测量 |
ULT2424 |
1 |
1-15000 |
50 |
≤5 |
2000 |
1.8 |
-54～+150 |
M5 |
|
单轴向,
微型冲击测量 |
ULT2410 |
30 |
0.1-4000 |
13 |
≤5 |
500 |
60 |
-40～+150 |
M5 |
环形
剪切 |
三轴向,
通用测振 |
ULT2411 |
300 |
0.1-1000 |
5 |
≤5 |
300 |
250 |
-40～+150 |
M5 |
隔离
剪切 |
三轴向,
通用测振 |
ULT2417 |
30 |
0.1-4000 |
13 |
≤5 |
500 |
60 |
-40～+150 |
2-M4 |
隔离
剪切 |
三轴向,
座垫内装传感器 |
ULT2419 |
2 |
1-20000 |
59 |
≤5 |
30000 |
15 |
-40～+150 |
M5 |
隔离
剪切 |
三轴向,大振动,
冲击测振 |
|
注：
1. 型号后缀为 V 的产品为顶端输出
2.凡剪切结构者环境特性好
3.在低频段使用时需要考虑电荷放大器的下限频率
|
|
