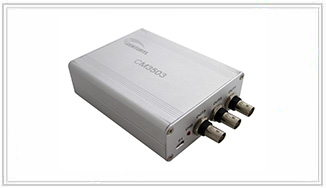

CM3503™ 三通道加速度传感器模块 |
|
产品名称：三通道加速度传感器调理模块 |
|
产品描述：CM3503™三通道加速度传感器调理模块,主要用于为IEPE型加速度传感器信号提供恒流源供电,将传感器输出信号进行隔直处理,变为标准电压信号,供后级数据采集器进行信号采集与分析.配有传感器在线指示灯,可以显示加速度传感器的工作状态。
CM3503™内部带有充电电池,无需外接供电电源,一次充电,支持时间长达24小时以上(如仅有单路,则使用时间大于72小时).模块体积小巧,便于携带,配接便携式数据采集仪非常适用于临时性测试及野外测试使用.可与国内外各个厂家的IEPE加速度传感器配套使用.
|
|
 |
性能指标： |
- • 信号输入：3通道，IEPE型加速度传感器信号
- • 信号输出：±10V
- • 传感器供电：4mA恒流源供电，适用于IEPE型加速度传感器
- • 增益放大：1、10,开关设定
- • 耦合形式：AC耦合，耦合频率：0.1Hz(-3dB)
- • 滤波功能：2阶低通滤波，截止频率1.2kHz、12kHz、200kHz（出厂前设定）
- • 传感器在线指示灯：有
- • 供电：CM3503™配有可充电电池,650mAH,USB接口充电.每次充电时间大约2小时,充电后使用时间大约24小时
(如仅使用单路,则使用时间大于72小时)
CM3503A™无充电功能，DC供电：24V
- • 信号连接：
-接入：BNC端子
-接出：BNC端子
- • 使用环境：-20～70°C（工作温度）、-40～85°C（贮存温度）
- • 外形尺寸：153mm*90mm*40mm
- • 重量：385g
|
订货信息： |
| 型号 |
描述 |
CM3503 |
三通道加速度传感器调理模块，带有可充电电池，为IEPE型加速度传感器提供恒流源供电 |
CM3503A |
三通道加速度传感器调理模块，不带可充电电池，为IEPE型加速度传感器提供恒流源供电 |
|
