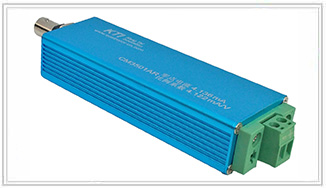

CM3501™ 单通道加速度信号调理模块 |
|
产品名称：单通道加速度信号调理模块 |
|
产品描述：CM3501™单通道加速度信号调理模块,用于IEPE加速度传感器提供恒流源供电并将信号转换为用户需要的某种4~20mA电流工业现场信号，用户可以定制的输出信号类型为加速度、速度、加速度有效值、速度有效值、加速度峰值或速度峰值，配有传感器在线指示灯,可以显示加速度传感器的工作状态。CM3501™模块体积小巧，连接方便，可用于在线振动监测，也可以用于临时性测试及野外测试使用，可与国内外各个厂家的IEPE型加速度传感器配套使用。 |
|
 |
性能指标： |
- • 输入通道：1通道，IEPE型加速度传感器信号
- • 信号输出：4～20mA
- • 传感器供电：2.8mA恒流源供电，适用于 IEPE 型传感器
- • 频响范围：0.05Hz～30kHz(加速度) / 1.6Hz～1kHz(速度) /16Hz～10kHz(速度)
- • 传感器在线指示灯：有
- • 供电电压：DC18～30VDC
- • 信号连接：
-接入：BNC端子
-接出：可插拔端子
- • 使用环境：工作环境温度：0～70°C（工作温度）、0～70°C（贮存温度）
- • 外形尺寸：22mm*36mm*150mm，体积小巧，便于携带
- • 重量：100g
|
订货信息： |
| 型号 |
描述 |
CM3501AP |
1通道加速度峰值信号调理模块, 0.05Hz-30kHz |
CM3501AR |
1通道加速度有效值信号调理模块, 0.05Hz-30kHz |
CM3501SP1 |
1通道速度峰值信号调理模块, 1.6Hz-1kHz |
CM3501SP2 |
1通道速度峰值信号调理模块, 16Hz-10kHz |
CM3501SR1 |
1通道速度有效值信号调理模块, 1.6Hz-1kHz |
CM3501SR2 |
1通道速度有效值信号调理模块, 16Hz-10kHz |
|
