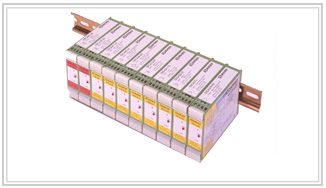

DSCA高性能隔离模拟信号调理模块(DIN导轨安装)
产品型号:DSCA

产品名称:DIN导轨安装隔离模拟信号调理模块

资料下载:DSCA高性能隔离模拟信号调理模块(PDF)
      详细产品资料页请点击表格中的产品型号
产品描述:DSCA模块是美国Dataforth公司生产的 高精度、仪表级别的高性能隔离模拟信号调理模块,每一模块可提供单通道的隔离模拟输入或输出,采用DIN导轨安装。DSCA模块可以直接接入各种模拟信号:电压(毫伏、伏)、电流(毫安、安)、热电偶(TC)、热电阻(RTD)、电位计、滑线电阻、应变、真RMS输出、频率、两线变送器和需要DC激励的传感器等, 同时还有模拟输出模块可以提供范围广泛的电流或电压输出, 是测试和工业现场信号调理的最佳选择。使用不同型号的输入模块,可以直接接收各种类型的现场传感器和信号源的模拟电压或电流信号,并把这些输入信号滤波、隔离、放大、线性处理并转换成适合数据采集、测试测量和控制系统使用的高电平模拟输出。输出模块从系统接收高电平模拟电压信号,在向现场设备提供电流或电压输出之前经过缓冲、隔离、滤波和放大。
 DSCA高性能隔离模拟信号调理模块;
性能指标:
  • • 高精度:±0.03%
  • • 多种工业标准输出:0-10V,±10V,0-20mA,4-20mA
  • • 高隔离:1500Vrms 变压器隔离
  • • ANSI/IEEE C37.90.1 瞬变保护
  • • 输入保护达240VAC连续
  • • 真 3-路隔离
  • • 宽电源电压范围:15V 至30VDC
  • • CMR: 160dB
  • • NMR: 85dB(60Hz),80dB(50Hz)
  • • 线性度:±0.01%
  • • 容易安装在标准DIN导轨上
  • • 高性价比
  • • 接线采用螺丝端子和插入式接线板,简化了接线和维护
  • • C-UL-US列入,符合CE和ATEX 规定
型号 描述 输入 输出
 DSCA30  隔离电压输入模块,3Hz带宽  ±10mV ~ ±100mV  ±10V,0~10V,4~20mA,0~20mA
 DSCA31  隔离电压输入模块,3Hz带宽  ±10mV~±1V,1V~5V  ±10V,0~10V,4~20mA,0~20mA
 DSCA32  隔离电流输入模块  0~20mA,4~20mA  ±10V, 1~5V, 0~5V, 0~10V
 DSCA33  隔离真RMS输入模块  100mV~300Vrms,0~5Arms  0~10V,0~5V, 4~20mA,0~20mA,0~1mA
 DSCA34  隔离线性2线、3线RTD输入模块  RTD: Pt100, Ni120  ±10V,0~10V,4~20mA,0~20mA
 DSCA36  隔离电位计输入模块  0~10kOhms  ±10V,0~10V,4~20mA,0~20mA
 DSCA37  隔离热电偶输入模块  TC: J,K,T,E,R,S,B,N  ±10V,0~10V,4~20mA,0~20mA
 DSCA38  隔离应变输入模块  ±10mV ~ ±100mV  ±10V,0~10V,4~20mA,0~20mA
 DSCA39  隔离过程电流输出模块  0V~10V,±10V,0~20mA  0~20mA, 4~20mA, ±20mA
 DSCA40  隔离电压输入模块,3kHz  ±10mV~±100mV  ±10V,0~10V,4~20mA,0~20mA
 DSCA41  隔离电压输入模块,3kHz  ±1V ~ ±40V  ±10V,0~10V,4~20mA,0~20mA
 DSCA42  隔离两线制变送器接口,带有环路电源  4~20mA  0~10V, 2~10V,4~20mA,0~20mA
 DSCA43  隔离通用输入模块,带有DC激励源  ±1V ~ ±10V  0~10V, 2~10V,4~20mA,0~20mA
 DSCA45  隔离频率输入模块  0 ~ 100kHz max  ±10V,0~10V,4~20mA,0~20mA
 DSCA47  隔离线性热电偶输入模块  TC: J,K,T,E,R,S,B,N  0~10V,4~20mA,0~20mA
 DSCA49  隔离电压输出模块  0V ~ 10V,-10V ~ 10V  0V ~ 10V,-10V ~ 10V


外形尺寸:75mm×22.5mm×105mm
工作温度:-40℃~+80℃
环境湿度:0~95%,非凝结

DSCA产品型号列表: (点击产品型号可进入相应产品的PDF资料页)

DSCA30(Analog Voltage Input Signal Conditioners, Narrow Bandwidth)
DSCA30-01、DSCA30-02、DSCA30-03、DSCA30-03D、DSCA30-04、DSCA30-04C、DSCA30-04E、DSCA30-05、DSCA30-05C、DSCA30-05E、DSCA30-06、DSCA30-06C、DSCA30-06E、DSCA30-07、DSCA30-07C、DSCA30-07E、DSCA30-08、DSCA30-08C、DSCA30-08E、DSCA30-09、DSCA30-09C、DSCA30-09E

DSCA31(Analog Voltage Input Signal Conditioners, Narrow Bandwidth)
DSCA31-01、DSCA31-02、DSCA31-03、DSCA31-04、DSCA31-04C、DSCA31-04E、DSCA31-05、DSCA31-05C、DSCA31-05E、DSCA31-06、DSCA31-06C、DSCA31-06E、DSCA31-07、DSCA31-08、DSCA31-08C、DSCA31-08E、DSCA31-09、DSCA31-10、DSCA31-10C、DSCA31-10E、DSCA31-11、DSCA31-11C、DSCA31-11E、DSCA31-12、DSCA31-12C、DSCA31-12E、DSCA31-13、DSCA31-13C、DSCA31-13E、DSCA31-14、DSCA31-14C、DSCA31-14E、DSCA31-15、DSCA31-15C、DSCA31-15E

DSCA32(Analog Current Input Signal Conditioners)
DSCA32-01、DSCA32-01C、DSCA32-01E、DSCA32-02、DSCA32-02C、DSCA32-02E、DSCA32-03

DSCA33(Isolated True RMS Input Signal Conditioners)
DSCA33-01、DSCA33-01B、DSCA33-01C、DSCA33-01A、DSCA33-01E、DSCA33-02、DSCA33-02B、DSCA33-02C、DSCA33-02A、DSCA33-02E、DSCA33-03、DSCA33-03B、DSCA33-03C、DSCA33-03A、DSCA33-03E、DSCA33-04、DSCA33-04B、DSCA33-04C、DSCA33-04A、DSCA33-04E、DSCA33-05、DSCA33-05B、DSCA33-05C、DSCA33-05A、DSCA33-05E、DSCA33-06、DSCA33-06B、DSCA33-06C、DSCA33-06A、DSCA33-06E、DSCA33-07、DSCA33-07B、DSCA33-07C、DSCA33-07A、DSCA33-07E

DSCA34(Linearized 2- or 3-Wide RTD Input Signal Conditioners)
DSCA34-01、DSCA34-01C、DSCA34-01E、DSCA34-02、DSCA34-02C、DSCA34-02E、DSCA34-03、DSCA34-03C、DSCA34-03E、DSCA34-04、DSCA34-04C、DSCA34-04E、DSCA34-05、DSCA34-05C、DSCA34-05E、DSCA34-05、DSCA34-05C、DSCA34-05E、DSCA34N-01、DSCA34N-01C、DSCA34N-01E

DSCA36(Potentiometer Input Signal Conditioners)
DSCA36-01、DSCA36-01C、DSCA36-01E、DSCA36-02、DSCA36-02C、DSCA36-02E、DSCA36-03、DSCA36-03C、DSCA36-03E、DSCA36-04、DSCA36-04C、DSCA36-04E

DSCA37(Non-Linearized Thermocouple Input Signal Conditioners)
DSCA37J-01、DSCA37J-01C、DSCA37J-01E、DSCA37K-02、DSCA37K-02C、DSCA37K-02E、DSCA37T-03、DSCA37T-03C、DSCA37T-03E、DSCA37E-04、DSCA37E-04C、DSCA37E-04E、DSCA37R-05、DSCA37R-05C、DSCA37R-05E、DSCA37S-06、DSCA37S-06C、DSCA37S-06E、DSCA37B-07、DSCA37B-07C、DSCA37B-07E、DSCA37N-08、DSCA37N-08C、DSCA37N-08E

DSCA38 (Strain Gage Input Signal Conditioners, Narrow Bandwidth) 、DSCA38 (Strain Gage Input Modules, Wide Bandwidth)
DSCA38-01、DSCA38-01C、DSCA38-01E、DSCA38-02、DSCA38-02C、DSCA38-02E、DSCA38-03、DSCA38-03C、DSCA38-03E、DSCA38-04、DSCA38-04C、DSCA38-04E、DSCA38-05、DSCA38-05C、DSCA38-05E、DSCA38-06、DSCA38-06C、DSCA38-06E、DSCA38-07、DSCA38-07C、DSCA38-07E、DSCA38-08、DSCA38-08C、DSCA38-08E、DSCA38-09、DSCA38-09C、DSCA38-09E、DSCA38-10、DSCA38-10C、DSCA38-10E、DSCA38-11、DSCA38-11C、DSCA38-11E、DSCA38-12、DSCA38-12C、DSCA38-12E、DSCA38-13、DSCA38-13C、DSCA38-13E、DSCA38-14、DSCA38-14C、DSCA38-14E、DSCA38-15、DSCA38-15C、DSCA38-15E、DSCA38-16、DSCA38-16C、DSCA38-16E、DSCA38-17、DSCA38-17C、DSCA38-17E、DSCA38-18、DSCA38-18C、DSCA38-18E、DSCA38-19、DSCA38-19C、DSCA38-19E、DSCA38-20、DSCA38-20C、DSCA38-20E、DSCA38-21、DSCA38-21C、DSCA38-21E

DSCA39(Current Output Signal Conditioners)
DSCA39-01、DSCA39-02、DSCA39-03、DSCA 39-04、DSCA 39-05、DSCA 39-07

DSCA40(Analog Voltage Input Signal Conditioners, Wide Bandwidth)
DSCA40-01、DSCA40-02、DSCA40-03、DSCA40-04、DSCA40-04C、DSCA40-04E、DSCA40-05、DSCA40-05C、DSCA40-05E、DSCA40-06、DSCA40-06C、DSCA40-06E、DSCA40-07、DSCA40-07C、DSCA40-07E、DSCA40-08、DSCA40-08C、DSCA40-08E、DSCA40-09、DSCA40-09C、DSCA40-09E

DSCA41(Analog Voltage Input Signal Conditioners, Wide Bandwidth)
DSCA41-01、DSCA41-02、DSCA41-03、DSCA41-04、DSCA41-04C、DSCA41-04E、DSCA41-04、DSCA41-05C、DSCA41-05E、DSCA41-06、DSCA41-06C、DSCA41-06E、DSCA41-07、DSCA41-08、DSCA41-08C、DSCA41-08E、DSCA41-09、DSCA41-10、DSCA41-10C、DSCA41-10E、DSCA41-11、DSCA41-11C、DSCA41-11E、DSCA41-12、DSCA41-12C、DSCA41-12E、DSCA41-13、DSCA41-13C、DSCA41-13E、DSCA41-14、DSCA41-14C、DSCA41-14E、DSCA41-15、DSCA41-15C、DSCA41-15E
DSCA42(2-Wide Transmitter Interface Signal Conditioners with Loop Power)
DSCA42-01、DSCA42-02、DSCA42-01C、DSCA42-01E
DSCA43(General Purpose Input Signal Conditioners, with DC Excitation)
DSCA43-01、DSCA43-02、DSCA43-03、DSCA43-04、DSCA43-05、DSCA43-06、DSCA43-07、DSCA43-08、DSCA43-09、DSCA43-10、DSCA43-11、DSCA43-11C、DSCA43-11E、DSCA43-12、DSCA43-12C、DSCA43-12E、DSCA43-13、DSCA43-13C、DSCA43-13E、DSCA43-14、DSCA43-14C、DSCA43-14E、DSCA43-15、DSCA43-15C、DSCA43-15E、DSCA43-16、DSCA43-16C、DSCA43-16E、DSCA43-17、DSCA43-17C、DSCA43-17E、DSCA43-18、DSCA43-18C、DSCA43-18E、DSCA43-19、DSCA43-19C、DSCA43-19E、DSCA43-20、DSCA43-20C、DSCA43-20E
DSCA45(Frequency Input Signal Conditioners)
DSCA45-01、DSCA45-01C、DSCA45-01E、DSCA45-02、DSCA45-02C、DSCA45-02E、DSCA45-03、DSCA45-03C、DSCA45-03E、DSCA45-04、DSCA45-04C、DSCA45-04E、DSCA45-05、DSCA45-05C、DSCA45-05E、DSCA45-06、DSCA45-06C、DSCA45-06E、DSCA45-07、DSCA45-07C、DSCA45-07E、DSCA45-08、DSCA45-08C、DSCA45-08E

DSCA47(Linearized Thermocouple Input Signal Conditioners)
DSCA47J-01、DSCA47J-01C、DSCA47J-01E、DSCA47J-02、DSCA47J-02C、DSCA47J-02E、DSCA47J-03、DSCA47J-03C、DSCA47J-03E、DSCA47K-04、DSCA47K-04C、DSCA47K-04E、DSCA47K-05、DSCA47K-05C、DSCA47K-05E、DSCA47K-13、DSCA47K-13C、DSCA47K-13E、DSCA47K-14、DSCA47K-14C、DSCA47K-14E、DSCA47T-06、DSCA47T-06C、DSCA47T-06E、DSCA47T-07、DSCA47T-07C、DSCA47T-07E、DSCA47E-08、DSCA47E-08C、DSCA47E-08E、DSCA47R-09、DSCA47R-09C、DSCA47R-09E、DSCA47S-10、DSCA47S-10C、DSCA47S-10E、DSCA47B-11、DSCA47B-11C、DSCA47B-11E、DSCA47N-15、DSCA47N-15C、DSCA47N-15E

DSCA49(Voltage Output Signal Conditioners)
DSCA49-04、DSCA49-05、DSCA49-06

PWR-PS5R Series(Switching Power Supplies)
PWR-PS5RA、PWR-PS5RB、PWR-PS5RC、PWR-PS5RD、PWR-PS5RE
SCMXRAIL1-xx/SCMXRAIL3-XX(Din Rail)
