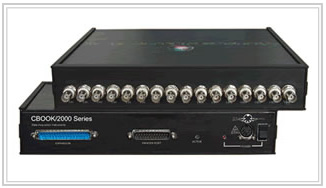

CBOOK2000高精度数据采集器
产品型号:CBOOK2000
产品名称:高精度数据采集器
产品描述:CBook2000 系列产品是一款高速、高性价比的便携数据采集器,系统小巧、结构紧凑、连接简便,为现场测试和实验室测试人员提供了高性能的测试解决方案.
  高精度数据采集器
性能指标:
  • • 200kHz 高速A/D采样速度
  • • 16-bit 高精度分辨率
  • • ±1.25V-- ±10V 程控输入量程
  • • 多种触发方式:预触发、后触发,可任意设置触发通道
  • • 多种计算机通讯接口:并口(EPP、双向、和标准并口)、USB 口、以太网
  • • 随机中文界面操作软件
  • • ActiveX Controls 支持 Windows 环境下VB 、C++程序
多通道采样
CBook2000 系列采集器可接受16-32通道单端或双端电压输入,提供 BNC 信号输入端子,使其方便用户现场的信号连接.信号测试范围宽,可程控调节测试量程从±1.25到±10V,系统输入通道可扩展至240个通道.
多种接口方式
CBook2000系列的所有产品都具有多种计算机接口方式,可选择打印机接口(EPP、双向、标准并口)USB接口或Ethernet接口.适用于各种类型计算机,以太网口使用通用TCP/IP协议,中继转接最大通讯距离超过1英里(2公里).USB口具有即插即用,支持"热插拔".
多种传感器支持
根据实际测试需求可选配各种信号调理产品,如应变、振动、热电偶、热电阻、频率、小电压信号、电流等,用于支持各种传感器接口.
随机丰富的软件支持
CBook2000 系列为用户提供了丰富的软件支持,特别提供了汉化的全中文操作界面。操作简单易用具有各种操作设置、采集、显示、存储功能,同时提供 ActiveX Controls 用于客户各种语言的编程支持.
专业测试分析软件平台
专业组态信号采集分析软件,具有中文版界面,无需编程即可组成实用测试分析系统,可生成工艺流程显示、多窗口显示功能等功能.信号多种存储格式,可进行过程再现、后期分析.
订货信息
型号 描述
 CBook2000P  EPP接口,32通道便携数据采集器,包括:AC电源适配器,并口通讯线,CDAS软件包.
 CBook2000U  USB接口,32通道便携数据采集器,包括:AC电源适配器,并口通讯线,CDAS软件包
 CBook2000E  Ethernet接口,32通道便携数据采集器,包括:AC电源适配器,并口通讯线,CDAS 软件包.
 CBook2001P  EPP接口,16通道可扩展,便携数据采集器,含AC电源适配器,并口通讯线DAS软件包,
 CBook2001U  USB接口,16通道可扩展,便携数据采集器,含AC电源适配器,并口通讯线,CDAS软件包
 CBook2001E
 Ethernet接口,16通道可扩展,便携数据采集器,含AC电源适配器,并口通讯线CDAS 软件包

相关产品
硬件
通过选择下列扩展卡或扩展模块可实现通道扩展、同步采样保持、高、低通滤波、抗混滤波、隔离信号调理、差分输入/输出、声音、振动、应变的测试等.
 CM1032   32通道模拟扩展卡  CM1932 32通道程控增益扩展模块
 CM3504/8 4或8通道动态信号调理模块   CM4016 16通道多功能信号调理模块
软件
  • C-DAS 随机数据采集操作软件,设置试验参数,进行数据存储、回放,求最大值、最小值、平均值等.特别为中国用户设计的全中文操作界面.
  • C-DAS Full 除了C-DAS的全部功能外,还具有独特的多窗口,数据表格、工艺流程图显示方式,并具有虚拟通道方式.
  • PostAnalyst 专业数据分析软件包, 显示时间曲线、对数坐标、功率谱、频谱,分析任意两条数据曲线的相关性和相干性等.具有数据分析、各种运算、图形显示、数据存盘及各种控制功能。
应用实例
薄板检测系统
系统采用我公司的高速便携数据采集器,配合多种信号调理器和多功能组态软件Dasylab,进行在线检测.采用此系统后,省却了宝钢每年一度的常规生产线安全检测,实现了其不间断生产的要求...
磁浮列车车载综合测试
系统采用以太网便携数据采集器和多种信号调理器,进行多点测试,采集车辆的振动、温度、位移、应变、压力等多种多路信号,并通过组态化软件Dasylab 进行处理分析,很好的完成了磁浮的各项测试要求;此系统应用在中国目前唯一的磁浮车载系统.建筑工程力学测试系统
系统采用我公司的高速数据采集系统和组态软件,组建成专用力学测试实验台.
水下无线电噪音测试实验台
系统采用我公司的高速便携数据采集系统和多功能组态软件,成功组建了水下无线电测试实验台.
振动台综合检测系统
我公司为徐州重工集团的振动台测试,提供了从加速度传感器、信号调理、数据采集、到后期分析处理软件的一整套测试产品,成功搭建了一个大型重工测试平台, 完成振动、温度、频率、应变、力等多路多种信号的测试.
汽车发动机测试系统
大众公司的发动机研究室采用我公司的高速数据采集系统和组态分析软件,组成发动机检测平台,实现了其测试发动机振动噪音、温度、流量等多路多种信号的要求.
汽车车载综合测试系统
系统采用与笔记本电脑配合使用的便携式数据采集系统,实现了在车辆行驶过程中采集、测试发动机的振动、温度、整车振动、传动装置振动等多路多信号测试要求,整个系统结构紧凑、体积小巧,适于车载测试.
汽车传动及齿轮装置测试系统
在产品开发过程中,要求对电动车传动装置及齿轮部位的振动、温度、频率、应变等多路多信号进行测试,采用并行口数据采集器、信号调理器、组态软件DASYLab组成了便携式测试系统.
