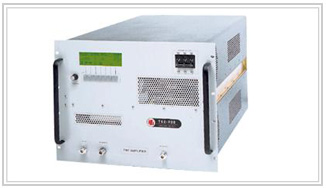

T-200系列大功率行波管功率放大器 |
|
产品名称:大功率行波管功率放大器 |
|
产品描述:T-200系列是大功率的行波管功率放大器,功率为:200~300w 连续波,频率范围:1.0GHz~ 18.0GHz,可选定更高的功率和增益。 |
|
![T-200系列大功率行波管功率放大器](../images/mmt1.jpg) |
性能指标: |
- • 数字显示监视器:集电极电流,集电极电压,螺旋电流,螺旋电压,前向RF功率,反射RF功率,丝时间(Filament Hours),束时间(Beam Housrs)
- • 工作状态显示:电源启动,待机,RF开/操作
- • 故障显示:螺旋过流,驻波比过载,热过载,风量,采集过流
- • 控制功能:电源开/关,待机,RF开/操作,故障复位,本地控制/远程控制
- • 易于维护
- • 满足IEC- 348和UL标准的安全要求
- • 宽带覆盖
- • 应用领域:MIL-STD-461/462,RTCA/D0-160,SAE,辐射敏感性,Bellcore实验室测试,宽带通讯
- • 坚固耐用,适于舰载和机载应用
|
型号及主要指标 |
型号 |
频率范围
(GHz) |
最小功率输出*
(Watts) |
最小增益*
(dB) |
最大NF
(dB) |
T21-200 |
1-2 |
200 |
53 |
35 |
T21-250 |
1-2 |
250 |
54 |
35 |
T251-200 |
1-2.5 |
200 |
53 |
35 |
T251-250 |
1-2.5 |
250 |
54 |
35 |
T281-200 |
1-2.8 |
200 |
53 |
35 |
T281-250 |
1-2.8 |
250 |
54 |
35 |
T31-200 |
1-2.8 |
200 |
53 |
35 |
|
2.8-3 |
100 |
50 |
35 |
T42-200 |
2-4 |
200 |
53 |
35 |
T42-250 |
2-4 |
250 |
54 |
35 |
T82-200 |
2-8 |
200 |
53 |
35 |
T82-250 |
2-8 |
250 |
54 |
35 |
T84-200 |
4-8 |
200 |
53 |
35 |
T84-250 |
4-8 |
250 |
54 |
35 |
T128-200 |
8-12 |
200 |
53 |
35 |
T128-250 |
8-12 |
250 |
54 |
35 |
T1812-200 |
12-18 |
200 |
53 |
35 |
T1812-250 |
12-18 |
250 |
54 |
35 |
T188-200 |
7.5-18 |
200 |
53 |
35 |
T188-250 |
7.5-18 |
250 |
54 |
35 |
T188-300 |
7.5-18 |
300 |
55 |
35 |
T186-200 |
6-18 |
200 |
53 |
35 |
T186-250 |
6-18 |
250 |
54 |
35 |
T186-300 |
6-18 |
300 |
55 |
35 |
|
|
