T-1000系列大功率行波管功率放大器
产品型号:T-1000系列
产品名称:大功率行波管功率放大器
产品描述:T-1000系列是大功率的行波管功率放大器,功率为1~2kw 连续波,频率范围为1.0GHz~ 18.0GHz,可选定更高的功率和增益。

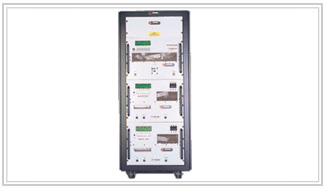

  T-1000系列大功率行波管功率放大器
性能指标:
  • • 数字显示监视器:集电极电流,集电极电压,螺旋电流,螺旋电压,前向RF功率,反射RF功率,丝时间(Filament Hours),束时间(Beam Housrs)
  • • 工作状态显示:电源启动,待机,RF开/操作
  • • 故障显示:螺旋过流,驻波比过载,热过载,风量,采集过流
  • • 控制功能:电源开/关,待机,RF开/操作,故障复位,本地控制/远程控制
  • • 易于维护
  • • 满足IEC- 348和UL标准的安全要求
  • • 宽带覆盖
  • • 应用领域:MIL-STD-461/462,RTCA/D0-160,SAE,辐射敏感性,Bellcore实验室测试,宽带通讯
  • • 坚固耐用,适于舰载和机载应用
型号及主要指标
型号 频率范围
(GHz
)
最小功率输出*
(Watts)
最小增益*
(dB)
最大NF
(dB)
机架尺寸
T21-1000 1-2 1.0 60 35 A
T251-1000 1-2.5 1.0 60 35 A
T42-1000 2-4 1.0 60 35 A
T84-1000 4-8 1.0 60 35 A
T7525-1000 2.5-7.5 1.0 60 35 B
T188-1000 7.5-18 1.0 60 35 C
T186-1000 6-18 1.0 60 35 C
T21-2000 1-2 2.0 63 35 A
T251-2000 1-2.5 2.0 63 35 A
T42-2000 2-4 2.0 63 35 A
T84-2000 4-8 2.0 63 35 A
T108-1000 8-10 1.0 60 35 A


*可选更高的高功率和增益
