CLOG-710 独立数据记录仪
产品型号:CLOG-710
产品名称:独立数据记录仪
产品描述:CLOG-710 是针对现场测试推出的新型全 自动独立数据记录仪,将最新的数据采集技术、数据存 储技术,和数据记录仪技术融为一体,无需连接计算机,借助嵌入式内核和方便的闪存卡即可实现独立数据采集。CLOG-710 特别设计了全金属外壳和军用插头,各部件连接紧密牢固,同时内置了大容量电池,是车载环境及野外环境等外场测试的理想选择。

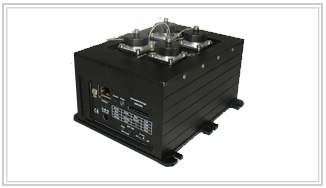

 CLOG-710 独立数据记录仪
技术指标
  • • 可脱离计算机工作,独立完成数据的采集与记录,一键式控制
  • • 可选择Ethernet接口连接计算机工作,形成实时数据采集与处理系统,以太网接口: 10/100MB 以太网
  • • 可脱离计算机独立工作,数据直接存储在SD卡中,SD卡可选:32M至2GB
  • • A/D分辨率:14bit,转换时间:1.6μs
  • • 输入通道:16路单端或8路差分信号
  • • 最大采样通过率:联机状态4.8kHz;脱机状态14.4kHz
  • • 提供高(1、10、100、1000 )/低(1、2、4、8)两种增益型号选择
  • • 可软件设置各项参数:扫描顺序、增益、单端/差分输入等
  • • 低通滤波:可选每通道4阶 Buttworth 低通滤波器,默认1000Hz
  • • AC 耦合:4阶低通滤波,可根据用户要求改为 2阶高通滤波+2阶低通滤波
  • • 输入阻抗:1MΩ
  • • 最大常模电压/共模电压:30VDC or peak AC
  • • 共模抑制比:80dB,gain=1,1KΩ 非平衡状态
  • • 通道间串扰抑制:-75dB @ 100Ω 非平衡状态
  • • 增益温度系数:50ppm/°C
  • • 温度漂移系数:0.25μV/°C
  • • 数字I/O:双向8位,每位可编程为输入或输出,(PC联机使用)
  • • 设备校准:软件自动校准
  • • 输入接口:12芯航空插座
  • • 运行环境:0℃ ~ 70℃
  • • 外壳:铝材质
  • • 外形尺寸:长×宽×高= 156mm × 132mm × 80mm
  • • 重量:1.75 Kg
  • • 供电:15VDC 或 锂电池
  • • 内置电池工作时间:大于4小时
软件支持
  • • CLOG 硬件设备管理器软件(Clogger Instruments Hardware Manager)
  • • 对独立采集模式进行配置,设置数字I/O
  • • 进行数据记录或拷贝设备存储卡中的数据、检查/格式化存储卡
  • • 可管理多个 CLOG 设备,计算机与该设备之间可通过局域网进行本地连接或通过Internet进行远程通讯
数据采集软件(WINDAQ Acquisition Software)
  • • 联机工作模式时,轻松完成各项参数的设置,进行数据采集、显示、存储,无需任何编程工作
  • • 联机工作时,可将所采集到的数据不间断记录到硬盘上,同时实时显示数据波形
  • • 软件通过Disk-streaming(磁盘数据流形式)打开文件,有效提高大文件的正反向读取速度
  • • 随机提供 WINDAQ Lite 版本软件,采样频率限制在1.108 kHz;可选购WINDAQ/HS 高速版本软件,采集速率
  •   可达4.8 kHz;可选购 WINDAQ/XL版本软件,直接将数据存入 Excel
  • • 提供多种快捷键和详细的帮助文件,操作非常方便
数据回放软件(WINDAQ Waveform Browser Software)
  • • 测试数据回放,数据文件可以是联机操作直接存储在硬盘上的,也可以是在独立采集模式下保存在存储卡上的
  • • 提供频域(FFT,DFT)分析和统计分析功能,X-Y图、数字滤波、峰值检测、积分、微分、计算,并可截取任意
  • • 范围的数据,用于其他分析软件中;数据文件打开后可对其中的波形进行分析和统计并加以保存
  • • 数据的纵向轴可定义为各种不同的物理量,例如: psi、°F 或 °C、amps、 rpm、watts、horsepower
  • • 具有多种数据文件转换格式,很容易将数据转换成其它格式,便于第三方程序处理
订货信息:
CLOG-710 -- 16通道独立数据记录仪,14-bit,14.4KHz,可脱机独立工作,具有以太网接口,包括WinDAQ随机采集软件,可选购 WinDAQ/HS 和 WinDAQ/XL 软件

相关产品:
提供多种冲击、振动、力传感器,及各种信号调理模块(小电压放大、高电压衰减、电流、热电阻、电位计、热电偶、应变、频率等)
