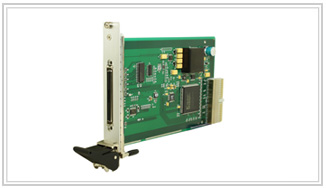

DAQ162x系列 CPCI总线数据采集卡
产品型号:DAQ162x系列
产品名称:CPCI总线数据采集卡
产品描述:DAQ162x系列CPCI数据采集卡采用3U CPCI总线, 具有16位分辨率(不丢码),250kHz/ 740kHz采样率,8DI/16SE模拟输入,有多种型号可选。
  DAQ162x系列 CPCI总线数据采集卡
性能指标:
    • 3U CPCI,兼容PICMG 2.0R3.0
  • • 16位分辨率
  • • 250-kHz A/D采样率(DAQ1625)
  •   740-kHz A/D采样率(DAQ1626)
  • • 8通道差分/16通道单端模拟输入 (软件选择)
  • • 采样时钟: 4微秒, 5微秒, 10微秒,20微秒(DAQ1625)
  •   1.35微秒, 2微秒, 4微秒, 5微秒, 10微秒,20微秒(DAQ1626)
  • • 支持外部同步保持(SSH)技术
  • • 100% 数字校准
  • • 512个通道/增益扫描缓冲器
  • • 2048字节的数据缓冲器
  • • 2路250kHz模拟输出 (DAQ1625、DAQ1626)
  • • 支持多种触发方式:内部/外部触发、模拟/数字触发、软件触发
  • • 8 路多用途数字I/O可设置为输入或输出
详细指标
模拟输入
分辨率16 位(不丢码)
通道数16 路单端/8 路差分
接线端口68 芯 SCSI 接口
程序增益1,2,4,8
输入电压范围(可通过扫描列表编程选择)
  双极性1±10伏, ±5伏
  单极性0伏~ 10伏, 0伏~ 5伏
建立时间在满量程范围内4微秒稳定到1 LSB
最大输入电压±11伏(相对于模拟地)
过压保护±35伏
输入阻抗1兆欧姆
模数转换
A/D类型逐次逼近, 每秒最大转换率: 250k采样点(DAQ1625),750k采样点(DAQ1626)
转换时间1.25微秒
采样时间2.75 微秒
信噪比93 dB典型值 @2 kHz
总谐波失真(THD)–107 dB典型值 @2 kHz
DC精确度(THD)
  转换噪音0.55LSB
  不丢码16位
AC精确度
  转换噪音93dB
  不丢码-107dB
  数据传输支持DMA数据传输
输入扫描列表
扫描列表深度2048字节
扫描列表参数内部/外部通道,增益, 单/双极性
采样率(列表之间)可编程4微秒, 5微秒, 10微秒, 20微秒
采样时钟(通道间)可编程每秒25万次到7分钟一次
通道间同步时钟每个同步时钟单位为0.05微秒
模拟输出 (DAQ1625、DAQ1626)
分辨率16位
通道数2
输出电压范围±10V, 0~ +10V
同步输出支持
输出缓冲每通道256个点
数字输入输出
通道数8个可设置为输入输出
输入/输出电平:LVTTL
定时器/计数器
通道数1个32位独立定时器,1个32位自由定时器
输入频率最大10 兆赫兹
触发电平LVTTL
输出1兆赫兹到1/4,294,967,296兆赫兹
物理规格
功耗正常工作5W
操作温度范围-20 ˚C 到 +60 ˚C
存储温度范围-40 ˚C 到 +80 ˚C
尺寸160毫米宽x 100毫米长x20.3毫米高(6.3 ” x 3.94 ” x 0.8 ”英寸)
软件支持:
 DAQ系列数据采集卡为用户提供了丰富的软件支持,特别提供了汉化的全中文操作界面。操作简单易用,具有各种操作设置、采集、显示、存储等功能。同时提供了多种编程支持:Visual C++® , Visual Basic® , Delphi , Visual C#® , Visual Basic®.NET , Drivers for LabVIEW® , Drivers for DASYLab®
订货信息:
型号 描述
 DAQ1625  16单端/8差分,16位,250KHz,CPCI总线数据采集卡,2通道D/A输出
 DAQ1625A  同DAQ1625,无D/A输出
 DAQ1626  16单端/8差分,16位,740kHz,CPCI总线数据采集卡,2通道D/A输出
 DAQ1626A  同DAQ1626,无D/A输出

相关产品:
硬件
  通过选择CM信号调理扩展卡或Dataforth隔离信号调理模块可实现通道扩展、同步采样保持、高/低通滤波、抗混滤波、隔离信号调理、差分输入/输出、声音、振动、应变的测试等.
软件
  • C-DAS    随机数据采集操作软件,设置试验参数,进行数据存储、回放,求最大值、最小值、平均值等.特别为中国用户设计的全中文操作界面.
  • C-DAS Full  除了C-DAS的全部功能外,还具有独特的多窗口,数据表格、工艺流程图显示方式,并具有虚拟通道方式.
  • PostAnalyst    专业数据分析软件包, 显示时间曲线、对数坐标、功率谱、频谱,分析任意两条数据曲线的相关性和 相干性等.
应用领域 :
  • • 数据采集
  • • 测试测量
  • • 频谱分析
  • • 医疗仪器
  • • 过程控制
  • • 实验室自动化
