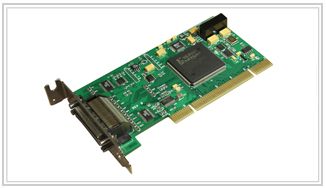

DAQ161x系列 微型PCI总线（Low Profile PCI总线）数据采集卡 |
|
产品名称：微型PCI总线(Low Profile PCI)数据采集卡 |
|
产品描述：DAQ161x系列PCI总线数据采集卡采用Low profile 的半高结构设计，是超小体积的PCI总线数据采集卡。 具有16位分辨率（不丢码）， 250kHz/740kHz，8DI/16SE模拟输入，设计先进，性能稳定可靠。 |
|
 |
性能指标： |
- • 半高卡,兼容PCI2.3
- • 16位分辨率
- • 250-kHz A/D采样率(DAQ1615、DAQ1617)
740-kHz A/D采样率(DAQ1616、DAQ1618)
- • 8通道差分/16通道单端模拟输入 (DAQ1615、DAQ1616)
- 16通道差分/32通道单端模拟输入 (DAQ1617、DAQ1618)
- • 采样时钟： 4微秒, 5微秒, 10微秒,20微秒(DAQ1615、DAQ1617)
采样时钟：1.3微秒, 2微秒, 4微秒, 10微秒,20微秒(DAQ1616、DAQ1618)
- • 支持外部同步保持（SSH）技术
- • 100% 数字校准
- • 512个通道/增益扫描缓冲器
- • 2048字节的数据缓冲器
- • 2路16位250kHz模拟输出
(DAQ1615、DAQ1616、DAQ1617、DAQ1618)
- • 支持多种触发方式：内部/外部触发、模拟/数字触发、软件触发
- • 8 路多用途数字I/O可设置为输入或输出
- • 32-bit 计数器/定时器
|
详细指标
模拟输入
| 分辨率 | 16 位（不丢码） |
| 通道数 | 16 路单端/8 路差分 |
| 接线端口 | 68 芯 SCSI 接口 |
| 程序增益 | 1,2,4,8 软件可选择 |
| 输入电压范围 | (可通过扫描列表编程选择) |
| 双极性 | 1±10伏, ±5伏 |
| 单极性 | 0伏~ 10伏, 0伏~ 5伏 |
| 建立时间 | 在满量程范围内4微秒稳定到1 LSB |
| 最大输入电压 | ±11伏（相对于模拟地） |
| 过压保护 | ±35伏 |
| 输入阻抗 | 1兆欧姆 |
模数转换
| A/D类型 | 逐次逼近, 每秒最大转换率: 250k采样点（DAQ1625），750k采样点（DAQ1626） |
| 转换时间 | 0.95/1.45微秒 |
| 采样时间 | 0.38 微秒 |
| 信噪比 | 93 dB典型值 @2 kHz |
| 总谐波失真(THD) | –107 dB典型值 @2 kHz |
| DC精确度(THD) | |
| 转换噪音 | 0.55LSB |
| 不丢码 | 16位 |
| AC精确度 | |
| 转换噪音 | 93dB |
| 不丢码 | -107dB |
| 数据传输 | 支持DMA数据传输 |
输入扫描列表
| 扫描列表深度 | 2048字节 |
| 扫描列表参数 | 内部/外部通道，增益, 单/双极性 |
| 采样率(列表之间) | 可编程4微秒, 5微秒, 10微秒, 20微秒 |
| 采样时钟(通道间) | 可编程每秒25万次到7分钟一次 |
| 通道间同步时钟 | 每个同步时钟单位为0.05微秒 |
模拟输出
| 分辨率 | 16位 |
| 通道数 | 2 |
| 输出电压范围 | ±10V, 0~ +10V |
| 同步输出 | 支持 |
| 输出缓冲 | 每通道256个点 |
数字输入输出
| 通道数 | 8个可设置为输入输出 |
| 输入/输出电平: | LVTTL |
定时器/计数器
| 通道数 | 1个32位独立定时器，1个32位自由定时器 |
| 输入频率 | 最大10 兆赫兹 |
| 触发电平 | LVTTL |
| 输出 | 1兆赫兹到1/4,294,967,296兆赫兹 |
物理规格
| 功耗 | 正常工作5W |
| 操作温度范围 | -20 ˚C 到 +60 ˚C |
| 存储温度范围 | -40 ˚C 到 +80 ˚C |
| 尺寸 | 160毫米宽x 100毫米长x20.3毫米高(6.3 ” x 3.94 ” x 0.8 ”英寸) |
|
| 软件支持：
DAQ系列数据采集卡为用户提供了丰富的软件支持，特别提供了汉化的全中文操作界面。操作简单易用，具有各种操作设置、采集、显示、存储等功能。同时提供了多种编程支持：Visual C++® , Visual Basic® , Delphi , Visual C#® , Visual Basic®.NET , Drivers for LabVIEW® , Drivers for DASYLab®
|
订货信息： |
| 型号 |
描述 |
| DAQ1615
|
16单端/8差分,16位,250KHz,Low Profile PCI总线数据采集卡,2通道D/A输出 |
DAQ1615A |
同DAQ1615,无D/A输出 |
DAQ1616 |
16单端/8差分,16位,740kHz,Low Profile PCI总线数据采集卡,2通道D/A输出 |
DAQ1616A |
同DAQ1616,无D/A输出 |
DAQ1617 |
32单端/16差分,16位,250kHz,Low Profile PCI总线数据采集卡,2通道D/A输出 |
DAQ1617A |
同DAQ1617,无D/A输出 |
DAQ1618 |
32单端/16差分,16位,740kHz,Low Profile PCI总线数据采集卡,2通道D/A输出 |
|
DAQ1618A
|
同DAQ1618,无D/A输出 |
|
| |
相关产品： |
| 硬件 |
|
通过选择CM信号调理扩展卡或Dataforth隔离信号调理模块可实现通道扩展、同步采样保持、高/低通滤波、抗混滤波、隔离信号调理、差分输入/输出、声音、振动、应变的测试等. |
|
|
|
|
|
• C-DAS 随机数据采集操作软件,设置试验参数,进行数据存储、回放,求最大值、最小值、平均值等.特别为中国用户设计的全中文操作界面. |
|
• C-DAS Full 除了C-DAS的全部功能外,还具有独特的多窗口,数据表格、工艺流程图显示方式,并具有虚拟通道方式. |
|
• PostAnalyst 专业数据分析软件包, 显示时间曲线、对数坐标、功率谱、频谱,分析任意两条数据曲线的相关性和 |
|
|
应用领域 ： |
- • 数据采集
- • 测试测量
- • 频谱分析
- • 医疗仪器
- • 过程控制
- • 实验室自动化
|
|
|
