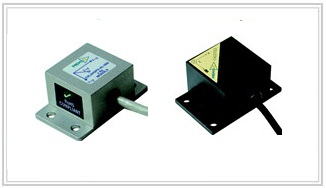

倾角传感器
产品型号:ULMTD系列、 ULMT系列
产品名称:倾角传感器
资料下载:倾角传感器(PDF资料下载)
产品描述:倾角传感器分为数字型和模拟型,数字倾角传感器是利用了两个微机械加速度计,分别沿X轴和Y轴安装,有高分辨率和出色的动态响应。模拟倾角传感器主要采用高稳定性的硅微机械电容倾角传感器,以模拟信号方式输出倾斜角度和温度信息。
 倾角加速度传感器
性能指标:

    数字倾角传感器      |   模拟倾角传感器




数字倾角传感器 ( PDF 资料下载)

型号
精度
°
角度范围
°
角度漂移/温度
°

零角度偏移
°

非线性度
(±45°)%
横向灵敏度
%
RS-232接口
Baud
电源电压
V
电源电流
mA
工作温度
ULMTD02
±0.4
±75
1.5
0.5
<11
1
9600
8~30
60
0~+70
ULMTD02C
±0.2
±75
0.7
0.5
<0.3
1
9600
8~30
60
-40~+85
备注
±20°
水平方向
倾角高达±20°
传感器提供的真实值
25℃
典型值





型号
Fc
Hz
Tc
s
典型分辨率
°
0
0.320
1
12.5
0.025
0.101
2
9.9
0.029
0.091
3
5.0
0.042
0.064
4
2.5
0.074
0.045
5
1.2
0.14
0.032
6
0.64
0.26
0.023
7
0.33
0.52
0.016
8
0.17
1.03
0.012
9
0.09
2.05
0.009

     注:(1)滤波器0指无数字IIR滤波器,但ULMTD传感器有50Hz±30Hz单极响应

         (2)默认模式ULMTD02可编程滤波器设置





    模拟倾角传感器 ( PDF 料下载)

型号
全角度范围
°
角度分辨率
°rms
灵敏度-小角度
mV/°

零角度漂移(typ)
mV/℃

非线性
°

带宽
Hz
设置时间
Sec
电源电流
mA
ULMTA01 X轴向
±75
0.05
35±2
1.0
<0.4
50
0.2
4
ULMTA02
X,Y双轴向
±75
0.05
35±2
1.0
<0.4
50
0.2
8
ULMTAL01 X轴向
N/A
0.03
100±10
3
<0.4(范围±20)
6
N/A
4
ULMTAL0
X,Y双轴向
N/A
0.03
100±10
3
<0.4(范围±20)
6
N/A
8
  • 模拟倾角传感器共同指标:
    • 线性角度范围:±20°
    • 灵敏度漂移:0.01%/℃
    • 零角度漂移(typ):0.03°/℃
    • 零角度电压:2.5±0.15V
    • 校准(typ):±1
    • 电源电压:6~30V 未整流
    • 工作温度:-40~+85℃,尼龙封装; -40~+105,-AL高温铝制封装
    • 存储温度:-55~+85℃,尼龙封装; -55~+105,-AL高温铝制封装
    • 抗冲击:2000g(1ms,half sine)
    • 非操作抗振动:10 grms (20~2kHz随机)
    • 外形尺寸:1.91×4.763×2.54(ULMTA系列),尼龙封装;1.98×4.45×2.72(ULMTAL),尼龙封装;
                2.41×5.08×3.05,铝制封装
    • 重量:43grms,尼龙封装; 65grms,铝制封装
